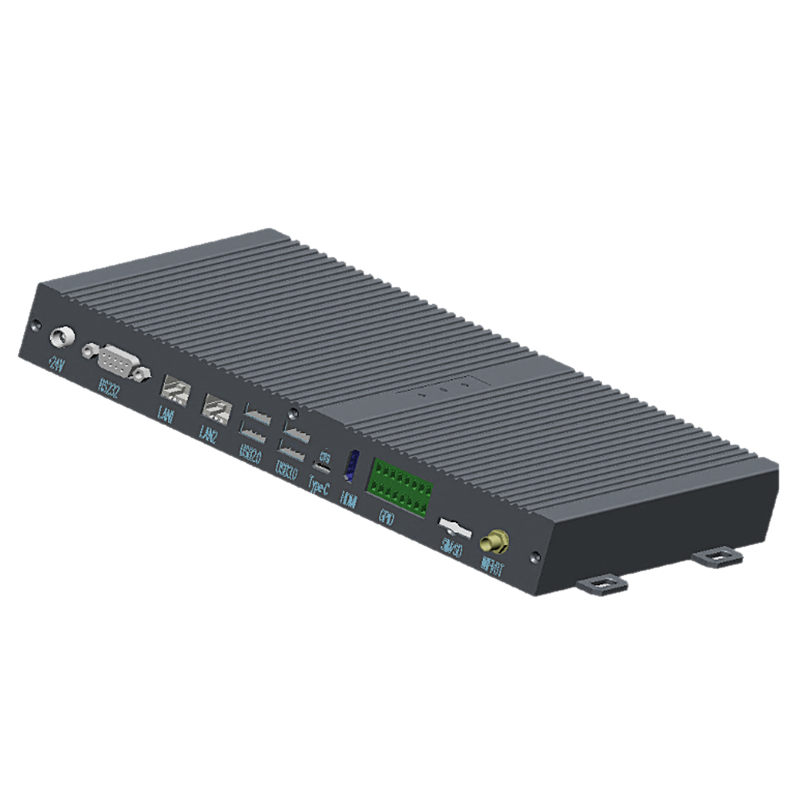

超高频智能读写器—（R84LA）
内含基于英频杰（Impinj）Indy系列超高频RFID读写芯片所开发之读写模块。
Android环境，上层开发灵活。
支持4G以及SD卡升级。
USB Type-C接口，支持OTG功能。
4路USB接口（USB2.0*2 & USB3.0*2）。
-
基本参数 Basic parameters
-
| CPU |
Dual-core Cortex-A72 up to 1.8GHz Quad-Core Cortex-A53 up to 1.4GHz |
|---|---|
| GPU | Mail-T860MP4 |
| RAM | 标配2GB，可选4GB |
| ROM | 标配16GB，可选32GB / 64GB |
| OS | 安卓v9.0 |
| UHF RFID芯片 | Impinj R2000 |
| 功能接口 |
支持RJ45、RS232、RS485通讯 支持蓝牙5.0/Wi-Fi通讯 支持4G（可选）通讯 USB 2.0*2 / USB 3.0*2 HOST Type-C*1 Android调试口,支持OTG 16pin凤凰接头*1，支持多路GPIO HDMI *1、Audio jack *1 |
| 操控模式 | 工业级CPU，可处理海量数据 |
| 天线数量 | 可选外接4或8根天线，TNC（RP） |
| 支持协议 | ISO18000‐6C / EPC Global C1G2 |
| 支持频段 | CCC，920~925MHz |
| 发射功率 | 0dBm ~ +30dBm |
| 接收灵敏度 | -83dBm |
| 调制方式 |
BSD_ASK/M0/40KHz；PR_ASK/M2/250KHz； PR_ASK/M2/300KHz；BSD_ASK/M0/400KHz |
| 供电方式 | DC 9-24V |
| 工作温度 | ‐20℃~+50℃ |
| 储存温度 | ‐40℃~+70℃ |
| 工作湿度 | 10%~90% |
| SDK软件 | JAVA |
| 开发模式 | 支持HTTP Post主动上报 |
| 物理尺寸 | 276（L）x 191（W）x 32.5（H）mm |
| 重量 | 590g |
16pin凤凰头接口说明
-
| 脚位 | 定义 | 说明 |
|---|---|---|
| Pin 1,2,3 | VDD | 电源输出正极 |
| Pin 4 | V_EXT | 外部电源输入正极 |
| Pin 5 | GPI 1 | NPN 或PNP型输入，通过J3选择 |
| Pin 6 | COM 1 | 固态继电器输出开关，受 GPO 1 控制 |
| Pin 7 | LED 1（+） | 固态继电器输出开关，受 GPO 1 控制 |
| Pin 8 | 485_A | 485信号A |
| Pin 9 | 485_B | 485信号B |
| Pin 10 | LED 2（+） | 固态继电器输出开关，受 GPO 2 控制 |
| Pin 11 | COM 2 | 固态继电器输出开关，受 GPO 2 控制 |
| Pin 12 | GPI 2 | NPN 或PNP型输入，通过J3选择 |
| Pin 13 | GND_EXT | 外部电源输入负极 |
| Pin 14,15,16 | GND | 电源输出负极，信号地 |

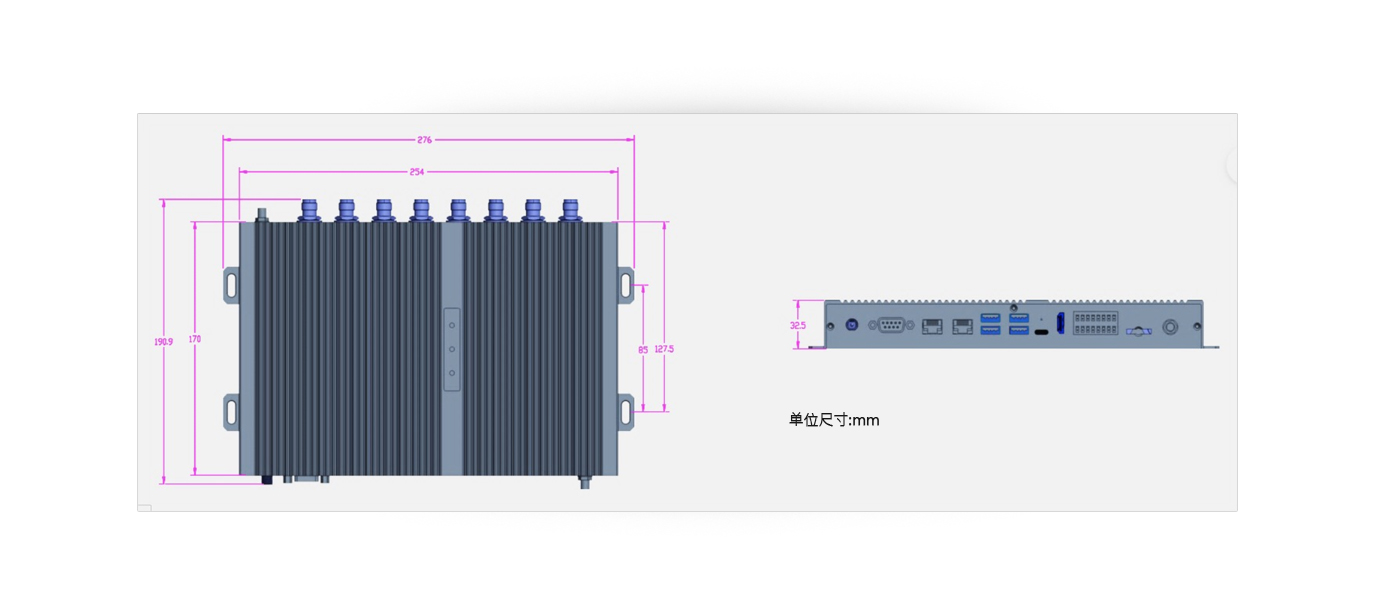

尺寸图 Dimensions
-
单位：mm
