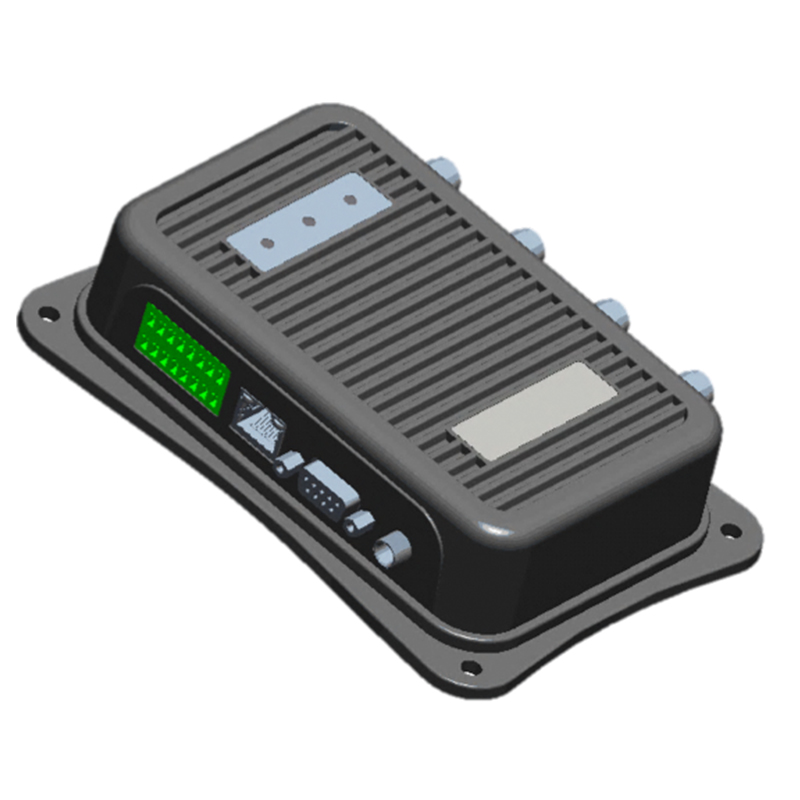

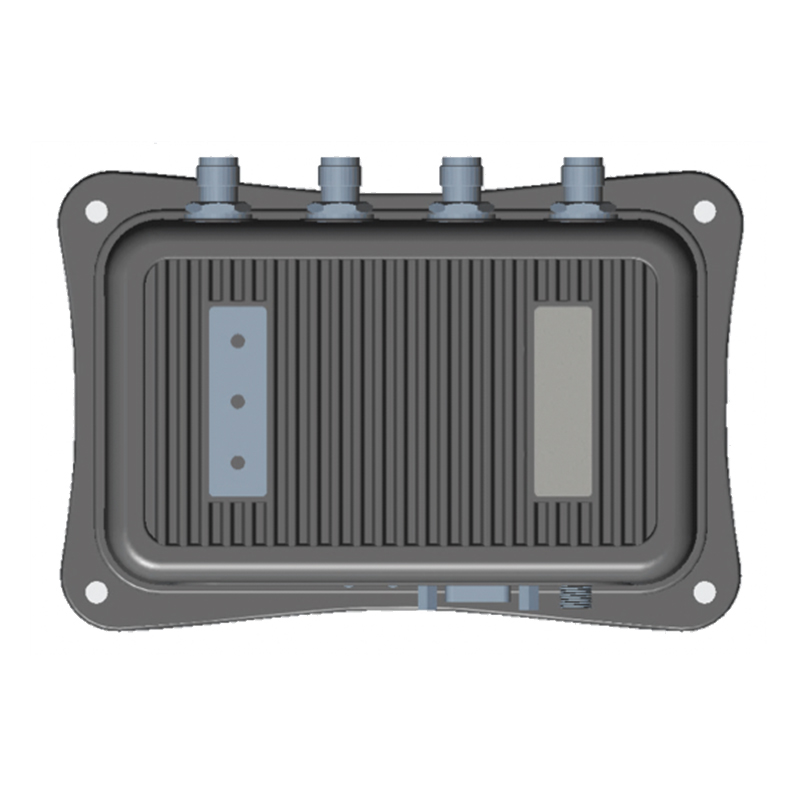

强固型超高频读写器—(B6204L)
内含基于英频杰（Impinj）Indy系列超高频RFID读写芯片所开发之读写模块。
金属外壳，散热效果佳。
提供Ethernet、RS232及GPIO接口。
支持以太网供电（PoE），使用方便。
内置高速处理器，可自主操控或外接工业电脑。
支持串口指令，可结合MCU整合Linux、Android、PLC等应用。
可被广泛应用于自动化生产线、分拣中心及其他UHF RFID复杂读取的场合。
-
基本参数 Basic parameters
-
| 读写芯片 | Impinj Indy R2000 |
|---|---|
| 功能接口 | RJ45、RS232，16pin凤凰接头,RS485 |
| 操控模式 | 内置高速处理器，可自主操控或外接工业电脑 |
| 天线数量 | 可外接四天线，TNC（RP） |
| 支持协议 | ISO18000‐6C/EPCGlobalC1G2 |
| 支持频段 |
CCC：920 ～ 925MHz、840 ～ 845MHz；NCC：922 ～ 928MHz FCC：902 ～ 928MHz; ETSI：865 ～ 867MHz； |
| 发射功率 | 0dBm ~ +30dBm |
| 接收灵敏度 | -83dBm |
| 调制方式 |
BSD_ASK/M0/40KHz；PR_ASK/M2/250KHz； PR_ASK/M2/300KHz；BSD_ASK/M0/400KHz |
| 供电方式 | 电源适配器供电或以太网供电（PoE） |
| 输入电压 |
24VDC（电源适配器供电） 37V ~ 57VDC（PoE供电） |
| 工作温度 | ‐20℃~+50℃ |
| 储存温度 | ‐40℃~+70℃ |
| 工作湿度 | 10%~90% |
| 软件SDK | C#、Java |
| 通讯协议 | JW 标准指令、Modbus 指令协议 |
| 尺寸 | 168.9（L）x 113.4（W）x40（H）mm |
| 重量 | 约590g |

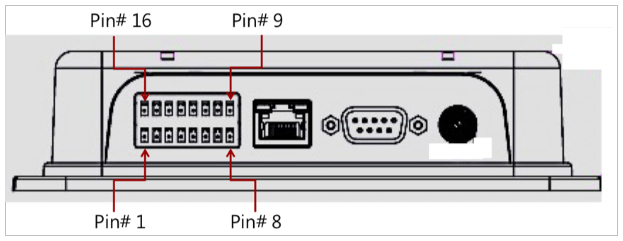

接口说明
-
| 脚位 | 定义 | 说明 |
|---|---|---|
| Pin 1、2、3 | VDD | 电源输出正极 |
| Pin 4 | V-EXT | 外部电源输出正极 |
| Pin 5 | GPI 1 | NPN或PNP型输入，通过J3选择 |
| Pin 6 | COM 1 | 固态继电器输出开关，受GPO 1控制 |
| Pin 7 | LED 1 (+) | 固态继电器输出开关，受GPO 1控制 |
| Pin 8 | 485_A | 485信号A |
| Pin 9 | 485_B | 485信号B |
| Pin 10 | LED 2 (+) | 固态继电器输出开关，受GPO 2控制 |
| Pin 11 | COM 2 | 固态继电器输出开关，受GPO 2控制 |
| Pin 12 | GPI 2 | NPN 或PNP型输入，通过J3选择 |
| Pin 13 | GND_EXT | 外部电源输入负极 |
| Pin 14、15、16 | GND | 电源输出负极，信号地 |

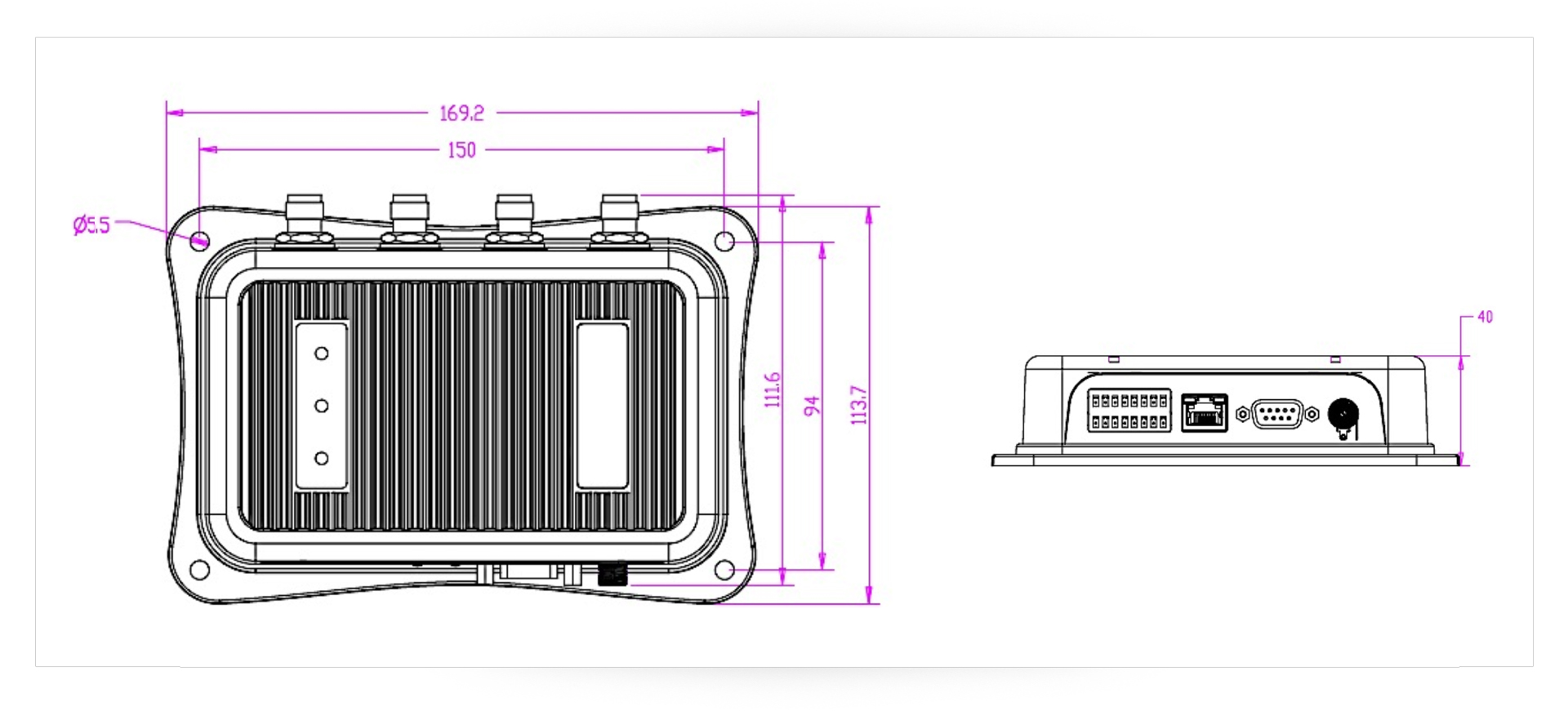

尺寸图 Dimensions
-
单位：mm
