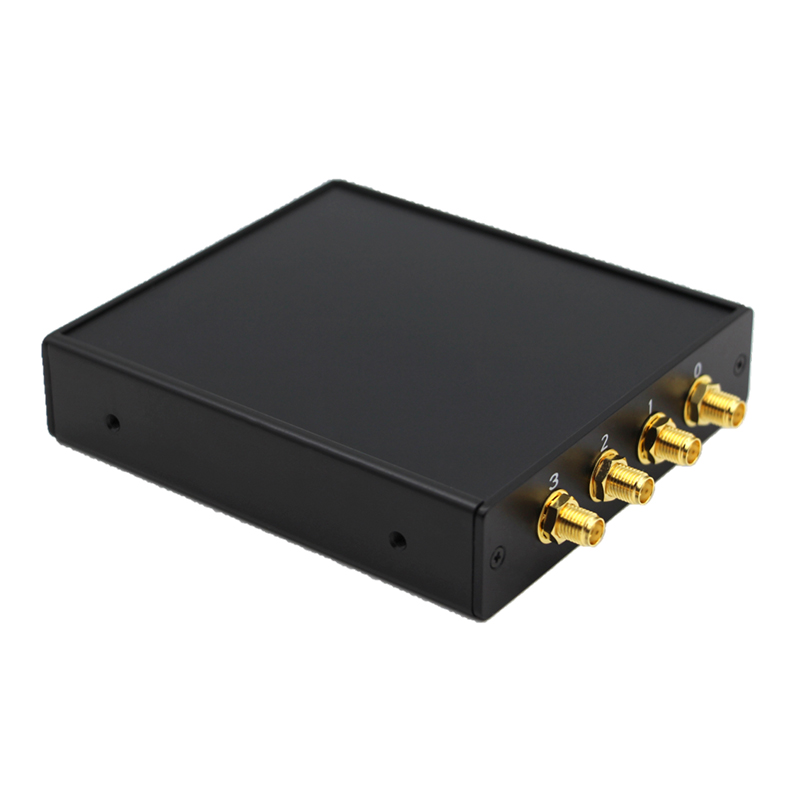

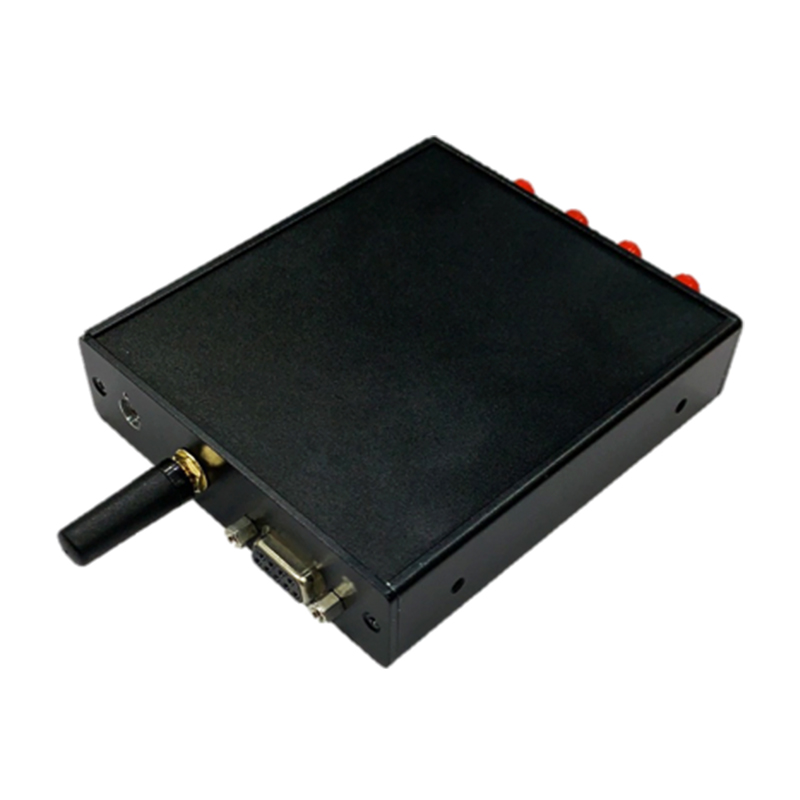

超高频微型蓝牙读写器—
(B5200BT / B5201BT /B5204BT)
内含基于英频杰（Impinj）Indy R2000读写芯片所开发之读写模块。
提供蓝牙通讯及GPIO接口。
支持简易控制指令。
体积小巧，安装方便。
可被广泛应用于自动化生产线、分拣中心及其他UHF RFID读取的场合。
-
基本参数 Basic parameters
-
| 读写芯片 | Impinj Indy™R2000 |
|---|---|
| 功能接口 | 蓝牙5.0，GPIO |
| 天线数量 | 可选内置天线、外接单天线或四天线，SMA（母头） |
| 支持协议 | ISO18000‐6C/EPCGlobalC1G2 |
| 支持频段 |
ETSI，865~867MHz FCC，902~928MHz CCC，920~925MHz、840 ~ 845MHz NCC，922~928MHz |
| 发射功率 | 0dBm ~ +30dBm |
| 接收灵敏度 | -83dBm |
| 调制方式 |
BSD_ASK/M0/40KHz；PR_ASK/M2/250KHz； PR_ASK/M2/300KHz；BSD_ASK/M0/400KHz |
| 供电方式 | 12VDC电源适配器供电 |
| 工作温度 | ‐20℃~+50℃ |
| 储存温度 | ‐40℃~+70℃ |
| 工作湿度 | 10%~90% |
| 软件SDK | Java C# |
| 物理尺寸 | 93.6 x 123.7 x 24mm |

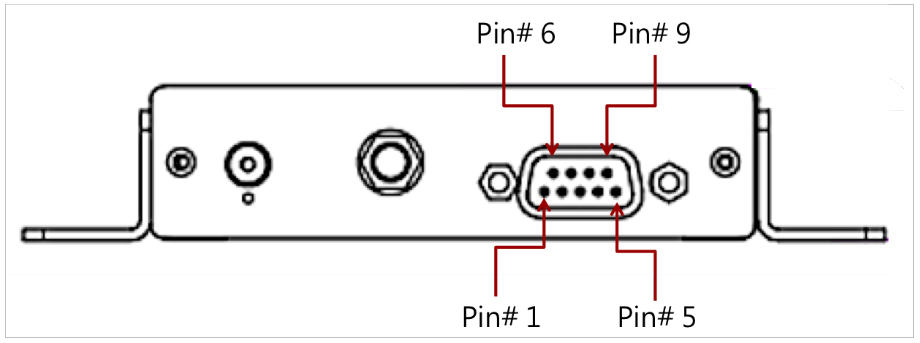

接口说明
-
| 脚位 | 定义 | 说明 |
|---|---|---|
| Pin 1 | GPO 0 |
驱动能力：20mA max 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 4 | GPO 1 |
驱动能力：20mA max 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 5 | GND | 电源地 |
| Pin 6 | GPI 0（可配置为GPO 2） |
GPI，下波缘触发，低有效 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 7 | GPI1（可配置为GPO3） |
GPI，下波缘触发，低有效 低电平：0 to 0.8V 高电平：2.4 to 3.3V |
| Pin 9 | +4.5V | 输出4.5V/500mA |

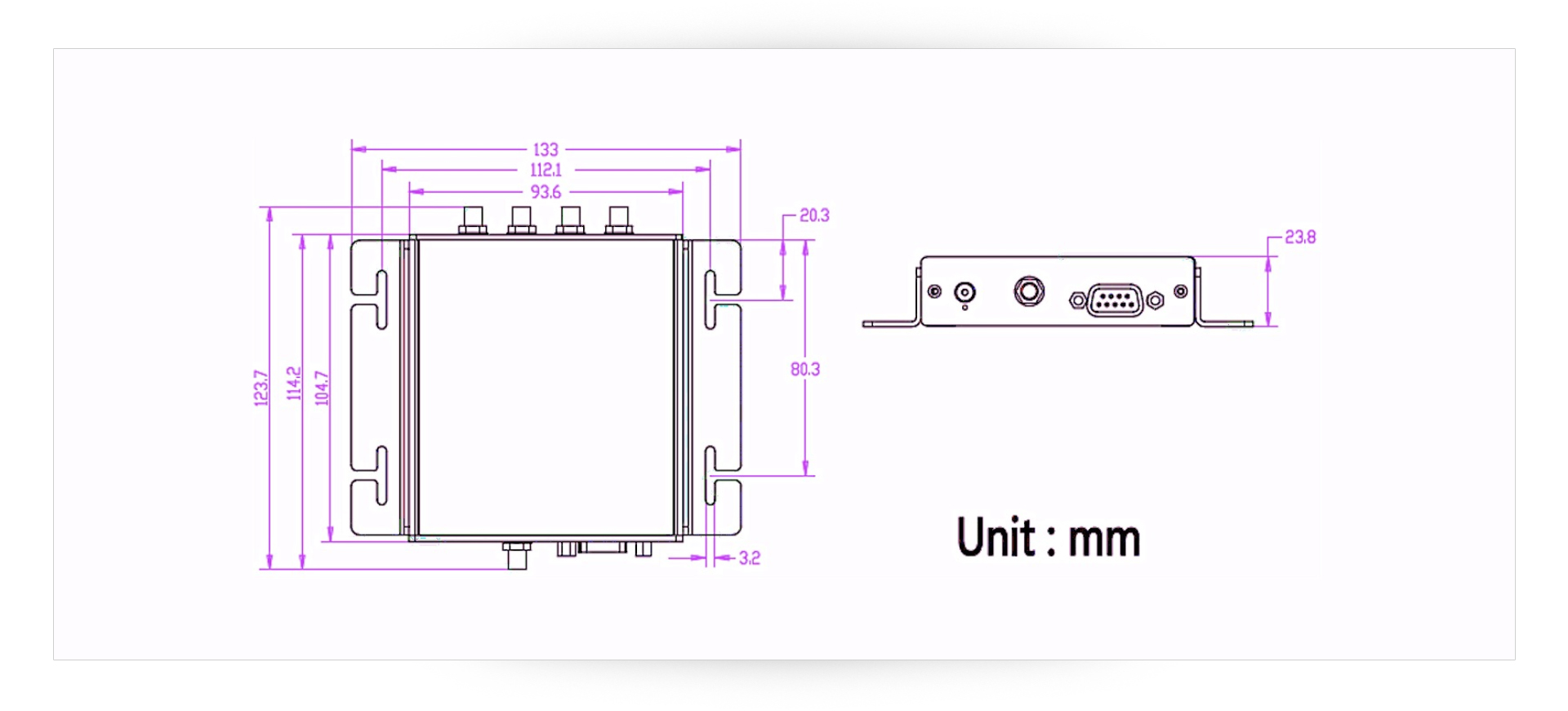

尺寸图 Dimensions
-
单位：mm
